一、建議接法

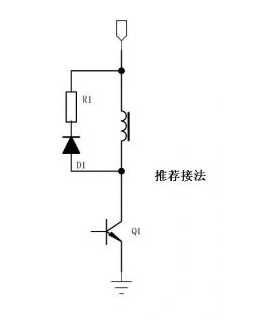

    1.添加電阻R1以加快能量釋放。

    在上圖中，當在Q1處斷開線圈時，能量主要在R1處消耗，因此繼電器可以快速下降至釋放電流。

    R1的選擇取決于Q1的最高背壓和線圈的工作電流。電阻越大，釋放時間越短。

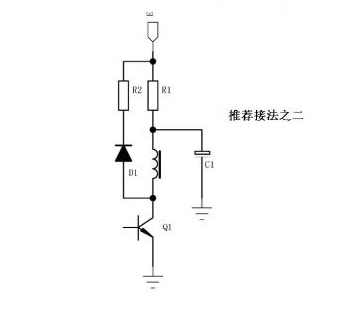

    2.減少繼電器保持時的功耗。

    下圖連接R1和C1將大大降低繼電器的功耗。在接通繼電器之前，將C1充電至電源電壓，并且將接通時刻從C1更改為

    繼電器通電以確保引入所需的高電流。引入時，饋入線圈的電流來自R1，這將電流限制為較小的狀態。

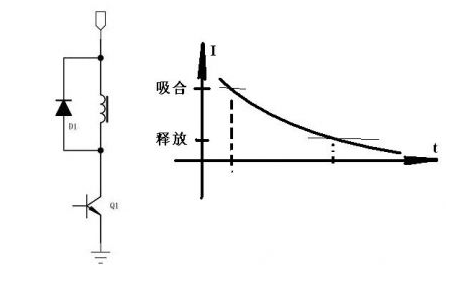

    二、現在流行的接法，如圖

    在連接繼電器之前，，將C1充電至電源電壓，并將接通時刻從C1更改為

    在時，，饋入線圈的電流來自R1，這將使電流限制為較小的狀態。

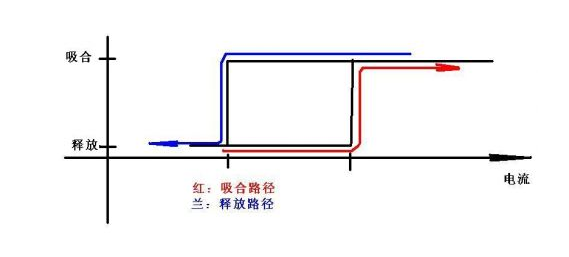

    三、繼電器的特點；

    1、吸合電流大于釋放電流

    2.保持電流小于吸入電流且大于釋放電流。

    以上兩點是繼電器的“最常見問題”。您可以進行實驗或閱讀手冊。

    流行電路的優缺點

    眾所周知，繼電器的線圈等效于電感，其電流不能突然改變。Q1關閉時，線圈仍將保持原始電流水平。當未連接二極管D1時，在公共電路中，理論上產生的電壓是無限的（當外部電路負載無限時），從D1的訪問為線圈中的能量提供了釋放通道。

    但是，如果二極管在理論上是理想的，即僅在無功耗的情況下進行單向導電，則釋放繼電器時，線圈閉合時（同時）線圈中的電流將始終保持最大電流。理想的繼電器不能處于這種情況。

    實際的二極管和線圈并不理想，因此可以將其釋放。釋放繼電器的吸合由線圈中的電流決定。如果二極管和線圈的等效電阻（DC）小，則釋放時間會很長，否則釋放時間會更短。

    從這個角度來看，常用電路的優點是在Q1關斷時提供能量釋放通道，其缺點是釋放時間會進一步縮短。
