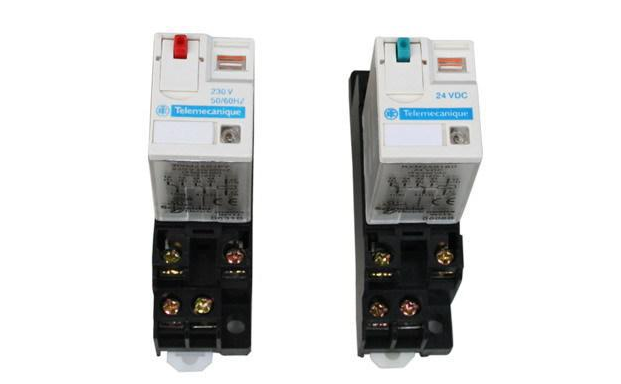

一、電磁繼電器的組成

       1、電磁系統：即感應機構，由軟磁材料制成的鐵芯、軛鐵和銜鐵構成的磁路系統和線圈組裝而成。通電就有磁性，也算是電磁繼電器最核心的部分;

       2、接觸系統：即執行機構，由不同形式的觸點簧片或用作觸點的接觸片以一定的絕緣方式組裝而成。即決定哪塊電路通電的部分;

       3、傳動和復原機構：即中間比較機構，實現繼電器動作的傳動機構是指當線圈激勵時將銜鐵運動傳遞到觸點簧片上的機構。一般是由和銜鐵連接在一起的觸點簧片直接傳動或通過銜鐵的運動間接地推動觸點簧片運動。



二、電磁繼電器的技術參數

1、額定工作電壓

       指繼電器正常工作時線圈所需要的電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。

2、直流電阻

       指繼電器中線圈的直流電阻，可以通過萬用表測量。

3、吸合電流

       指繼電器能夠發生吸合動作的最小電流。正常使用時，給定的電流必需略大于吸合電流，這樣繼電器才干穩定地工作。而對于線圈所加的工作電壓，一般不要逾越額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。

4、釋放電流

       指繼電器發生釋放動作的最大電流。當繼電器吸合狀態的電流減小到一定水平時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。
