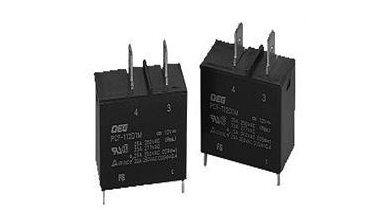

電路板式繼電器是一種迷你化電子控制器件,其中電路板使電路迷你化、直觀化，對于固定電路的批量生產和優化用電器布局起重要作用。

       電路板式繼電器廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，娛樂設施等自動化控制領域，可控制小型電動機、白熾燈、指示燈、小功率電源、智能儀器儀表和各種電磁閥等，也可作為大功率電磁接觸器的推動級。

使用注意事項

       1、使用在交流感性負載時，高瞬態電壓及浪涌電流施加于輸出端，因此可能導致固態繼電器導通或損壞，通常需要在輸出端接入具有特定鉗位電壓的電壓控制器件，如雙線穩壓二極管或壓敏電阻（MOV壓敏電阻推薦取額定電壓的1.6-1.9倍。



       2、對于直流感性負載，如螺線管、電磁鐵、電磁閥門，必需采用續流電路抑制關斷時產生的反電動勢，通常較簡單的方法是與負載反向并聯一個二級管，但此電路會影響感性負載如電磁繼電器、接觸器、電磁鐵、電磁閥等的釋放時間，較好的線路是一個二極管和一個 穩壓二極管反向串聯或一個二極管與一個電阻串聯后再與負載反向并聯。

       3、控制之接近最小負載電流的較小電流負載時，須在負載上并聯一個虛擬負載電阻，以減小輸出端漏電流在負載上產生較高的剩余電壓。

       4、線路板焊接式裝置型繼電器在焊接裝置時，焊接溫度必需控制在260攝氏度以下，焊接時間控制在5s以下。

       5、為了防止固態繼電器的溫升逾越允許值，設計應用時應考慮散熱效果和安裝位置，當兩只或多只固態繼電器并排裝置時，應留有適當的間距。
