磁保持繼電器分為兩層，上層是電磁系統，下層是接觸系統，電磁系統采用平面直接作用的磁保持磁路系統，包括磁鐵、線圈、電樞鐵、鐵芯和安裝板，磁體設置在安裝板的中心，磁鐵設置在磁鐵的兩側，U形鐵芯設置在線圈上方，鐵芯之間的電樞協調形成一個圓形結構，然后由磁場控制。安裝板的兩端位于鐵芯U形底部的旁邊，鐵芯底部還裝有純鐵板，以防止外部磁場的干擾。



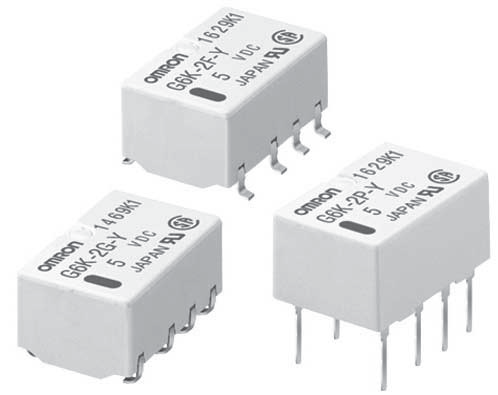

       磁保持繼電器的內部結構和參數

1、額定電壓

       指繼電器正常工作時線圈所需的電壓。根據繼電器的類型，它可以是交流電壓，也可以是直流電壓。

2、直流電阻

       是指繼電器中線圈的直流電阻，可以用萬用表測量。



3、吸引電流

       是指繼電器產生吸引作用的最小電流。在正常使用中，給定的電流必須略大于吸入電流，這樣繼電器才能穩定工作。對于線圈的工作電壓，一般不超過額定工作電壓的1.5倍，否則會產生大電流，線圈會被燒掉。

4、釋放電流

       指繼電器產生的最大電流。當繼電器吸入狀態的電流減小到一定程度時，繼電器就會恢復到不帶電的釋放狀態。此時，電流比吸入電流小得多。

5、開關電壓和電流

       指繼電器允許加載的電壓和電流。它決定了繼電器可以控制電壓和電流，使用時不能超過這個值，否則很容易損壞繼電器的觸點。
