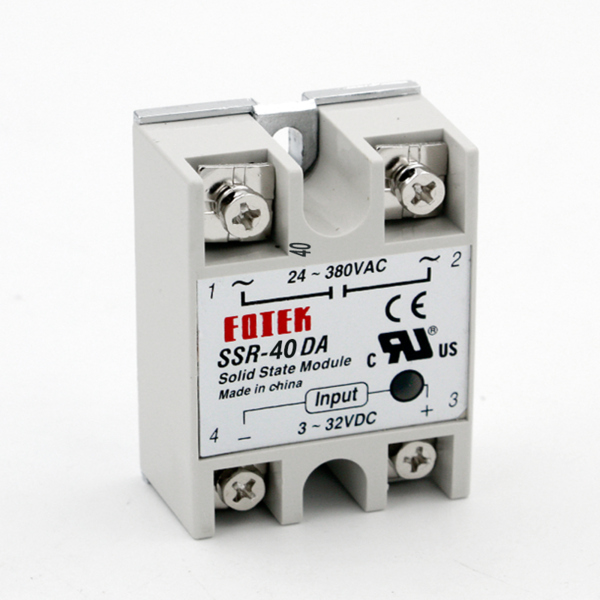

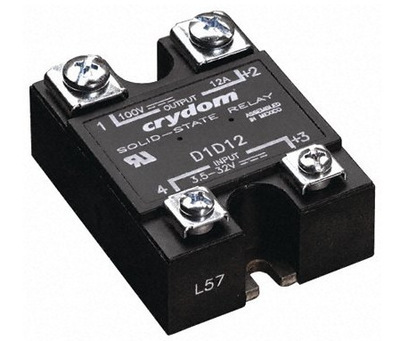

固態繼電器(SSR)是一種新型的電子繼電器，它利用電子電路實現繼電器的功能，依靠光耦實現控制電路與控制電路的隔離。固態繼電器分為兩類：直流繼電器和交流繼電器。



       固態繼電器廣泛應用于計算機外圍接口設備、恒溫系統、溫度調節、電爐加熱控制、電機控制、數控機械、遙控系統、工業自動化裝置、信號燈、調光、閃爍、燈光舞臺照明控制系統等。

       當檢測到固態繼電器時，將萬用表放置在“Rx1k”檔中，并分別檢測其輸入和輸出部分。

1、檢測輸入部分

       用萬用表測量固態繼電器輸入的兩個引腳之間的正向和后向電阻，正向電阻值小，反向電阻值大。



2、檢測輸出部分

       通過使用萬用表測量固態繼電器輸出的兩個引腳之間的正電阻和反向電阻，固態繼電器輸出的兩個引腳之間的正電阻和反向電阻應該是無窮大的。

3、動態檢測固態繼電器

       在先前檢測的基礎上，固態繼電器的輸入連接到指定的工作電壓，此時，固態繼電器的輸出應在兩個引腳之間打開，萬用表表針的指示電阻很小。

       在斷開固態繼電器輸入端的工作電壓后，應切斷兩個引腳之間的輸出，而萬用表表針指示為無窮大。
