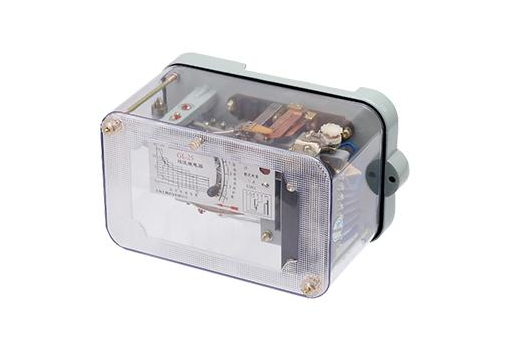

電磁繼電器工作原理如果用簡單的話說，就是電磁鐵通電時，把銜鐵吸下來使兩個觸點，工作電路閉合。電磁鐵斷電時失去磁性，彈簧把銜鐵拉起來，切斷工作電路。其通常應用于自動控制電路中，實際上是用較小的電流去控制較大電流的一種自動開關”故在電路中起著自動調節、安全維護、轉換電路等作用。

       從起作用可以看出，至少有兩大部分，控制系統又稱輸入回路和被控制系統又稱輸出回路前者是主要電磁繼電器最主要需要了解的部分，而對控制系統細分的話，又可以分為電磁系統、接觸系統、傳動和復原機構三部分。



       1、電磁系統：即感應機構，由軟磁材料制成的鐵芯、軛鐵和銜鐵構成的磁路系統和線圈組裝而成。通電就有磁性，也算是電磁繼電器最核心的部分。

       、接觸系統：即執行機構，由不同形式的觸點簧片或用作觸點的接觸片以一定的絕緣方式組裝而成。即決定哪塊電路通電的部分。

       3、傳動和復原機構：即中間比較機構，實現繼電器動作的傳動機構是指當線圈激勵時將銜鐵運動傳遞到觸點簧片上的機構。一般是由和銜鐵連接在一起的觸點簧片直接傳動或通過銜鐵的運動間接地推動觸點簧片運動。
